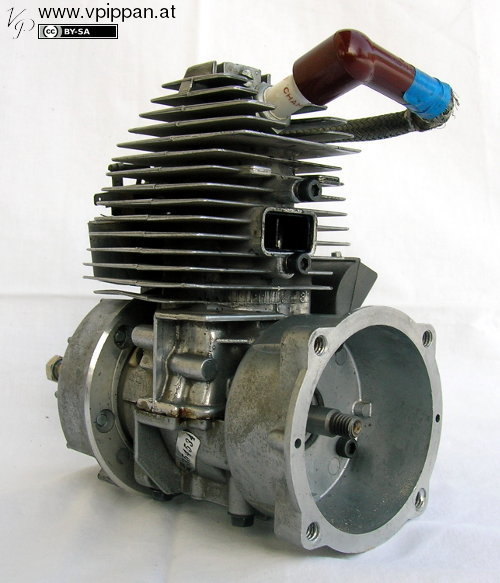

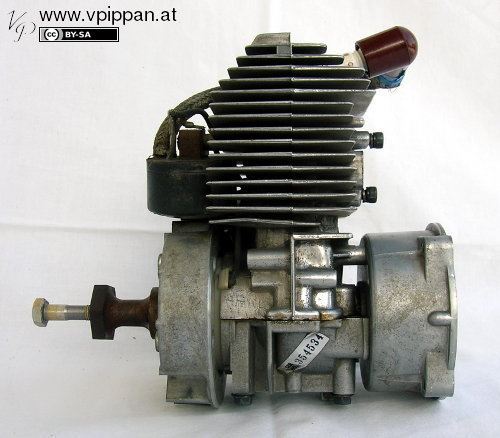

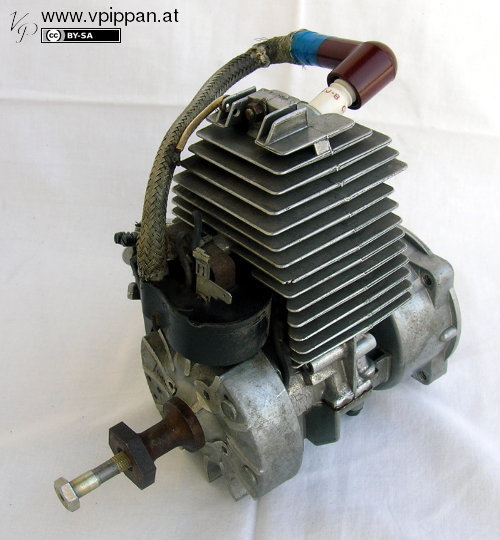

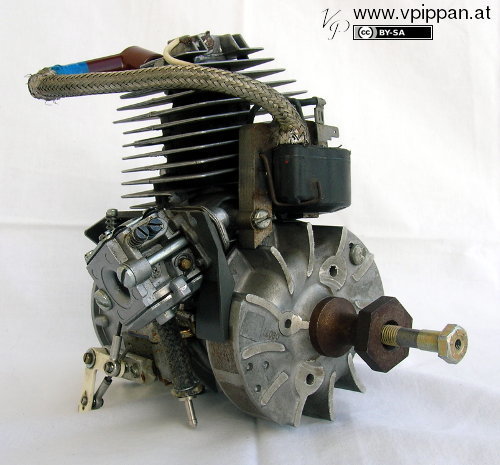

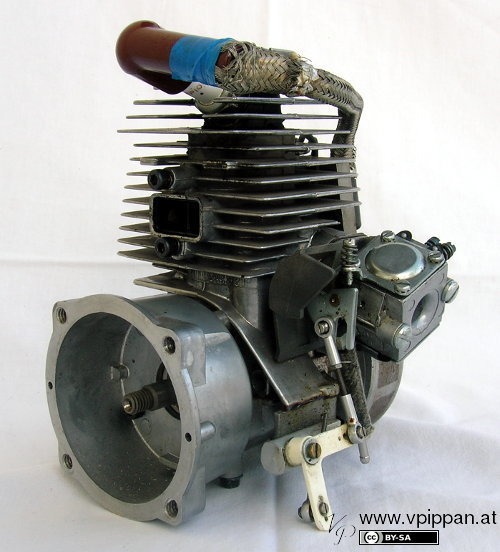

Quadra Q 35

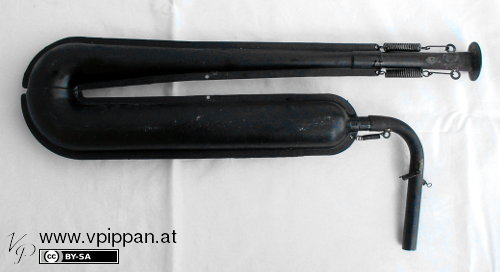

Originales Resorohr - Quadra Charger
| Hersteller | Quadra |
|---|---|
| Abmessungen | … |
| Wellengewinde | … |
| Arbeitsprinzip | 2-Takt Magnetzündung |
| Kühlung | Luft |
| Hubraum | 34 cm³ |
| Bohrung | 36,51 mm |
| Hub | 32,54 mm |
| Verdichtung | 7,1 : 1 |
| Zylinderzahl | 1 |
| Masse | 1750 g ohne Schalldämpfer |
| Leistung | 1,7 kW bei … 1/min |
| Drehmoment | … Nm |
| Masse-Leistungs-Verhältnis | 1,03 kg/kW ohne Schalldämpfer |
| spezifische Leistung | 50 kW/l |
| Drehzahlbereich | Max. 12000 1/min |
| Vergaser | Walbro WA 58 12/80 |
| Zündkerze | empfohlen: Champion RCJ-8 |
| Propeller | empfohlen: 2-Blatt 46 x 15 cm oder 46 x 20 cm bis 51 x 15 cm oder 51 x 20 cm |
| Treibstoff | empfohlen: Benzin Normal, Zweitaktöl im Verhältnis 20 : 1 (= 5 % Öl) |
| Sonstiges | Seriennummer: 354534 |
| Herstellungsjahr | 1981 |
| Eingebaut in | … |
Zusätzliche Angaben:
- Zündkerzen Elektrodenabstand: 0,635 mm
- Luftspalt der Magnetzündung: 0,254 mm
- Unterbrecherkontakt Öffnung: 0,381 mm (bis 0,305 mm laut Forum)
- Anzugsdrehmoment Schwungrad und Propellermitnehmer: 19,77…23,16 Nm
- Anzugsdrehmoment Zylinderschrauben: 7,34…8,47 Nm
Weil ich das zugehörige Modell wieder flugtauglich machen wollte, wurde auch der Motor nach ca. 30 Jahren Stillstand getestet. Es dauerte eine Stunde bis der
Motor wieder lief. Am Vergaser waren dann noch ein paar Einstellungen notwendig und der Motor funktionierte zufriedenstellend.
Später entschied ich mich dann allerdings einen neuen (stärkeren) Motor zu kaufen und das Modell damit auszustatten. Der Quadra darf nun seinen Ruhestand in der Vitrine genießen.
