ESD Ausrüstung

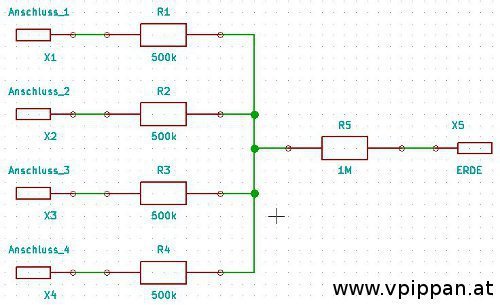

Das obige Bild zeigt den Schaltplan meiner ESD Anschlußbox. Wie man sieht enthält die Box vier Anschlüsse (zum Beispiel für Armband, Matte, Potentialausgleich des Lötkolbens, etc.). Um Kurzschlüsse zwischen den Anschlußbuchsen zu verhindern, dienen die 560 kΩ Widerstände. Somit erhält man zwischen den Buchsen einen Widerstand von 1,12 MΩ. Ich verwende nur normale 1/4 W Metallschichtwiderstände (vielleicht sollte ich diese mal durch Spannungsfestere ersetzen). Die Elektrostatische Ladung wird dann über den 1 MΩ Widerstand nach Erde abgeführt. Dabei handelt es sich um einen Hochspannungsfesten Widerstand (Details siehe bei den Links am Ende der Seite). Dieser Widerstand ist außerdem sehr wichtig, denn bei einer direkten Verbindung mit Erde besteht Lebensgefahr! Im Falle eines Fehlers wären Sie der perfekte Leiter für Ströme von der Phase über ihren Körper ins Erdreich.

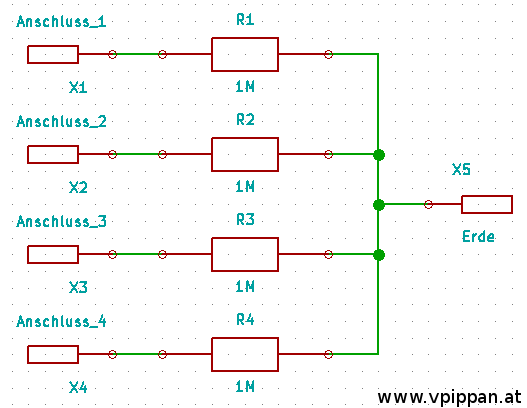

Käuflich zu erwerbende ESD Anschlussboxen (für die Schukosteckdose) sind zum Beispiel so aufgebaut wie das folgende Bild zeigt. Bei den Widerständen handelt es sich um Typen mit 1 MΩ, 1 W.

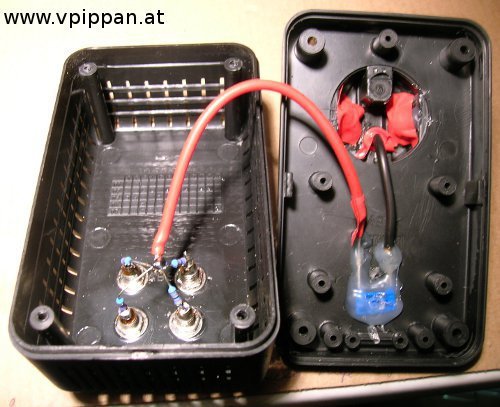

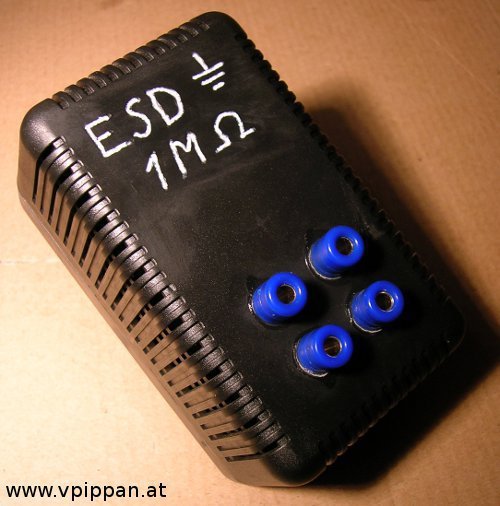

Die folgenden Bilder zeigen das Innenleben meiner ESD Anschlußbox. Wie man sieht habe ich die Erdung über den Schutzleiter ausgeführt. Dies geht in meiner Werkstatt leider nicht anders. Es sei darauf hingewiesen, daß diese Lösung die Gefahr eines Elektrischen Schlages (Lebensgefahr!) beinhaltet! Falls Sie sich ebenfalls für diese Lösung entscheiden, kontaktieren Sie vorher bitte einen Elektriker (lassen die Anschlüsse von diesem durchführen) und lesen Sie die weiterführenden Links (besonders: ESD Schutzmaßnahmen für den Hobbybereich) in der Rubrik Elektronik. Wie man auf den Bilder erkennt sind bei meiner Lösung die Kontakte mit Heißkleber und Isolierband voneinader isoliert. Zusätlich habe ich zum Anschluß der Box eine eigene, farblich markierte Schukosteckdose montieren lassen, an der nur der Schutzleiter angeschlossen ist.

Wie immer bin ich natürlich für Anregungen und konstruktive Kritik offen. Falls Sie Verbesserungsvorschläge haben, dann melden Sie sich doch einfach!

Weitere Informationen zum Thema ESD im Hobbybereich finden Sie unter Elektronik - Wissen
